液晶拼接屏,適合于24小時常亮,前端接有攝像頭,硬盤錄像機等。遇到緊急情況需要看回放視頻畫面,可以站在屏體前面看著屏幕,看畫面的時候可以用手去觸摸大屏,在拉回觸摸功能后,可對畫面進行任意縮放,實現對現場情況清晰顯示的功能。
液晶拼接屏
LED顯示屏
① 拼接屏的優點,可以近距離觀看,畫面清晰細膩,適合于監控中心、調度中心等24小時作業,一年365天不停止運營的場所,不用過多考慮散熱的問題(相對LED大屏),壽命可達10年以上。
② 拼接屏的缺點,有邊框,整屏畫面有邊框,有3.5拼縫、1.8拼縫、1.7拼縫、0.88拼縫、無縫拼接,安裝方式有掛墻安裝、液壓支架安裝、機柜式安裝,因為屏體表面是玻璃基板,不適合接觸太近,以免造成屏體損傷,間隙預留A4紙厚度為宜,間隙預留過大影響工藝美觀。

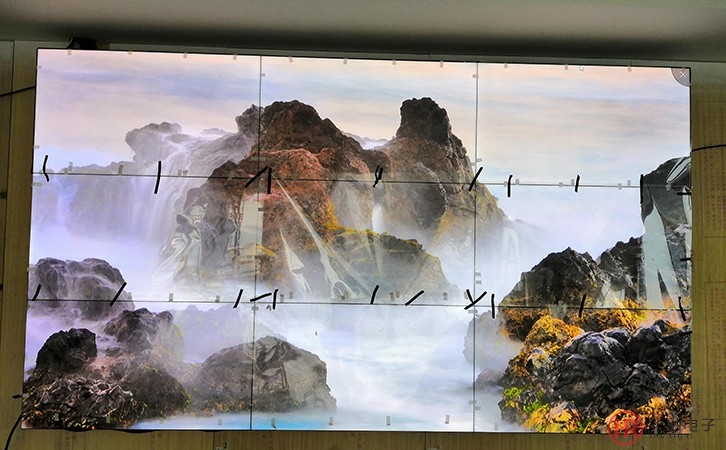

55寸1.8拼縫
55寸1.8拼縫內嵌式液壓支架
③ 市面上有整機和分體式,整機就是屏體和后蓋是一體化,后蓋上面有主板和電源。分體式,屏體和控制盒通過排線鏈接,祼屏安裝主要用于部分特殊場合,通常使用整機進行安裝,祼屏比整機少了后蓋這類的部件,成本相對低了,同時也可能增加售后/安裝時的調試成本。

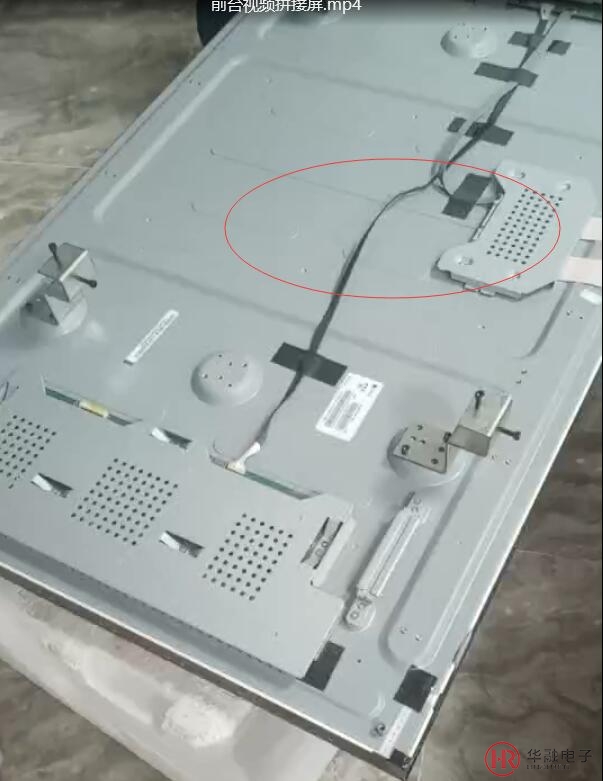

屏體和后蓋分離的組裝機

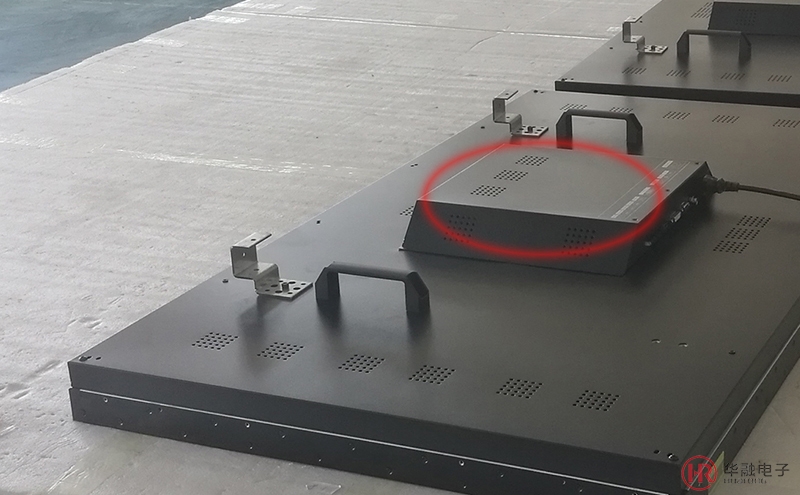

整機
LED顯示屏,由燈珠和線路板組裝而成,通常以燈珠之間的間距作為型號,目前市面上的型號有:
(一)室內小間距:
P0.9、P1.0、P1.25、P1.538、P1.667、P1.839、P1.86、P1.875,P1.25以內像素點過高,過于密集,出廠就是壓鑄鋁箱體,這樣能確保產品性能更穩定。其他型號的小間距有兩種安裝方式,第一是壓鑄鋁箱體,第二是型材磁吸式安裝。目前的工藝水平,不管是壓鑄鋁箱體還是磁吸式,平整度都已非常高,為考慮到造價成本,建議P1.25以上使用磁吸式。
P1.25壓鑄鋁箱體
(二)室內常規系列:
P2、P2.5、P3、P4、P5,其中P5已基本淘汰,市面上有這一規格的不多,但是能找到貨源。P2.5和P3用量最大,一般縣城或者鄉鎮用P3比較普遍,大中城市用P2.5和P3比較多,室內屏面積比較大的可以做P4。
(三)戶外常規系列:
P2.5、P3、P4、P5、P6、P8、P10,其中P10基本淘汰,市面上這一規格不多,但能找到貨源。其中P2.5和P3為近兩年推出的新產品,造價比較高,用量不大,適用于那種戶外面積小,觀賞距離短的場所。P4、P5、P6用量比較大,P8適合面積比較大的場所。
(四)安裝方式:

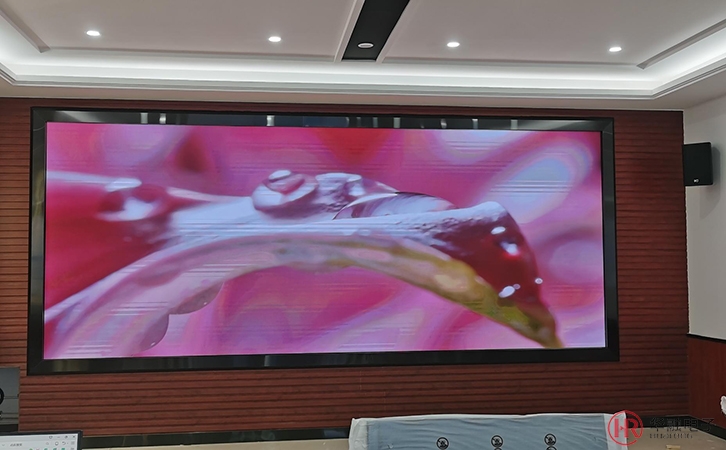

室內屏,掛墻安裝和焊接鋼架離墻體有一定間距,鋁合金包邊讓屏體更美觀簡潔。

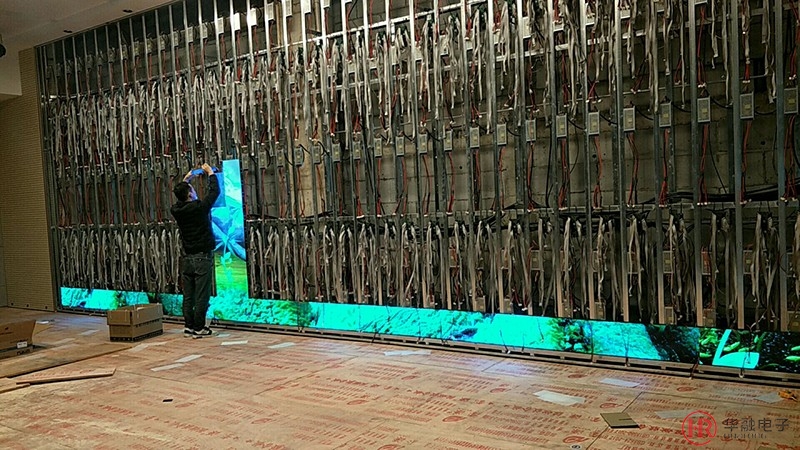

如果你在安裝現場,可能會看到:
打好的電源線
顯示屏鋼架
打好電源線和接收卡的鋼架

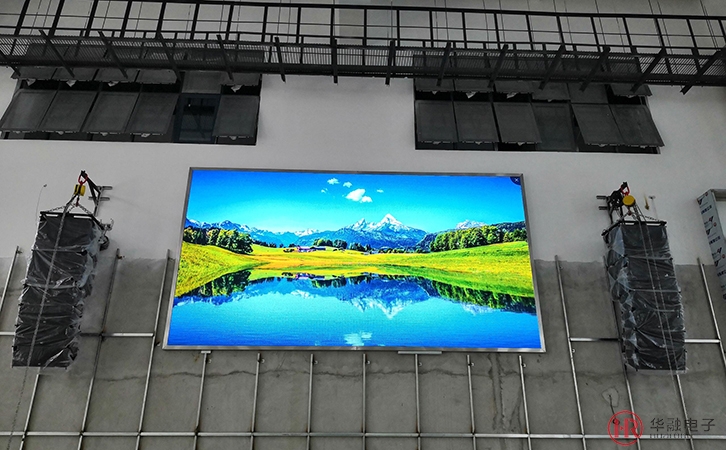

戶外屏,需要事先打好箱體,簡易的防水箱體,這樣安裝更安全更穩定。
簡易箱體安裝中
后封安裝中
沒有包邊前的大屏

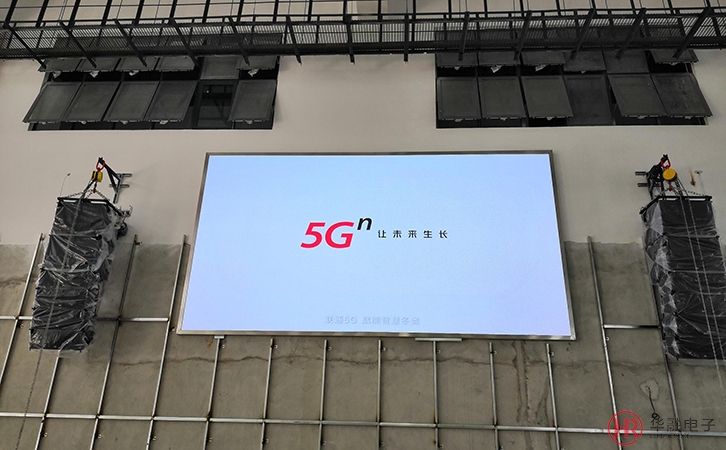

做好包邊的成品
(五)散熱問題
室內屏,夏季有空調,不用考慮散熱。
戶外屏,面積比較大的要用空調+軸流風機,也有些背陽的場合,只用軸流風機。
